Modélisation BIM et relevé 3D pour la transformation du Conservatoire national supérieur de musique et de danse de Paris

À la fin de l’année 2023, TT Géomètres Experts a été sollicité pour un projet d’aménagement ambitieux : la création d’un studio d’enregistrement et de répétition dans les sous-sols du Conservatoire des Arts et Métiers et de la Danse. Ce site, situé près du parc de la Villette, présente plusieurs défis techniques.

Ce projet, initié en septembre 2023 à la demande d’un cabinet d’architectes partenaire, nécessitait une étude approfondie des structures existantes dont le vide sanitaire à réhabiliter ; une zone complexe avec l’ensemble des éléments techniques qui la composent tels que des gaines d’aération et câbles en tout genre.

L’objectif : donner à l’architecte et au maître d’œuvre toutes les données pour concevoir une salle d’enregistrement et de répétition garantissant des conditions optimales en matière d’isolation phonique et de ventilation.

Un relevé complexe dans un bâtiment imbriqué

Construit dans les années 80, le Conservatoire de Paris possède une architecture singulière avec des niveaux imbriqués en demi-paliers. Cette particularité imposait des relevés non seulement au sous-sol, mais aussi aux étages supérieurs. En effet, il était crucial de comprendre l’ensemble du bâti afin d’anticiper la sortie principale de la gaine d’aération en façade ou en toiture.

Pour mener à bien cette mission, et après un pré-audit, le chargé d’affaires de TT Géomètres Experts a mobilisé deux techniciens géomètres. Travaillant en simultané, ils ont réalisé l’ensemble des relevés en seulement deux semaines et demie. Cela a permis de respecter les délais imposés.

L’intervention s’est déroulée en plusieurs phases :

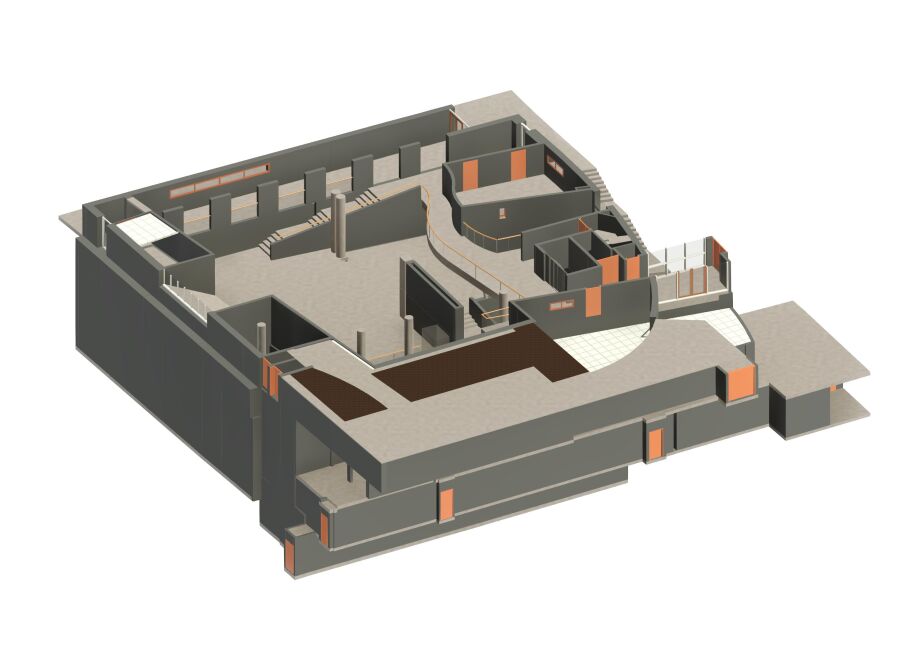

• Relevé détaillé des sous-sols et des niveaux imbriqués,

• Relevé de l’enveloppe extérieure (façades et toiture),

• Réalisation du nuage de points

• Modélisation BIM

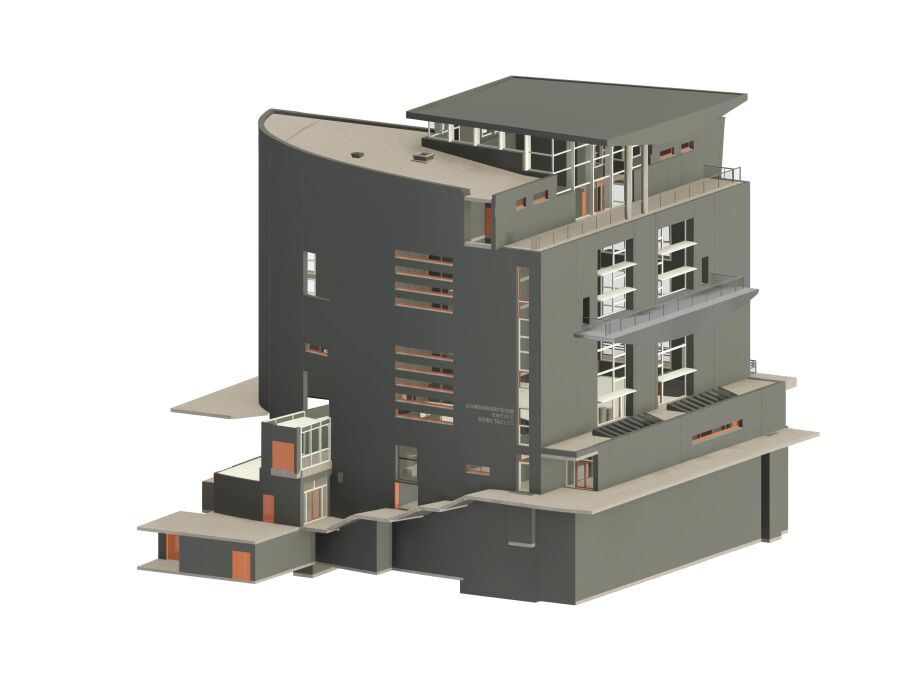

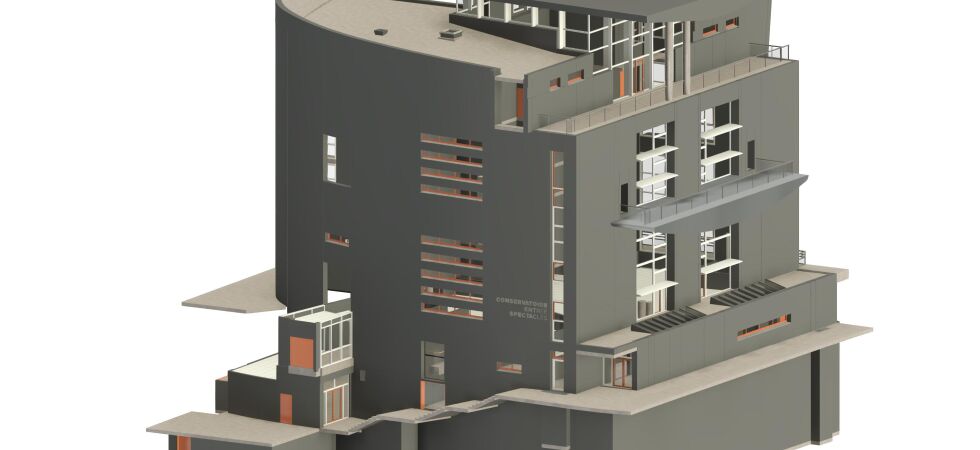

Au total, après deux mois et demi de travail, environ 1 200 m² ont été relevés. De ce fait, cette base de données à servi à une modélisation 3D détaillée du bâtiment, facilitant la conception du projet.

Des moyens techniques adaptés pour une modélisation de précision

Le bâtiment présentait plusieurs contraintes structurelles. Par conséquent, une modélisation BIM précise était essentielle. Pour les relevés en toiture, TTGE a choisi d’écarter l’utilisation d’un drone. À la place, l’équipe a privilégié un scanner 3D statique, garantissant des mesures plus détaillées.

Afin de sécuriser l’accès à la toiture, TTGE a collaboré avec des cordistes spécialisés, afin d'optimiser la précision des relevés. Une contrainte que nous avons également rencontrée lors de notre étude sur les toits de Paris.

Véritable donnée d’entrée pour l’architecte et le maître d’œuvre, la maquette numérique produite a fourni aux commanditaires une base fiable et détaillée. Ce modèle BIM a ainsi permis une meilleure optimisation de l’espace et une intégration efficace des nouveaux équipements techniques.

Le saviez-vous ?

Dans le cadre de la mise en valeur de l’architecture du XXe siècle, le Conservatoire, conçu par l’architecte Christian de Portzamparc, a été distingué par l’attribution du label « Patrimoine du XXe siècle », désormais appelé « Architecture contemporaine remarquable ».

Pour aller plus loin…

L’intervention de TT Géomètres Experts pour le Conservatoire des Arts et Métiers et de la Danse de Paris illustre parfaitement son savoir-faire en relevé de précision 3D et modélisation BIM. Spécialiste des bâtiments anciens et contemporains, TT Géomètres Experts accompagne ses clients – maîtres d’ouvrage, architectes et bureaux d’études – dans l’analyse et la modélisation de structures existantes. Ainsi, ses solutions permettent de faciliter la rénovation, la mise en conformité et l’optimisation des espaces.
Grâce à une approche adaptée aux exigences des projets patrimoniaux et techniques, TTGE garantit des données précises et exploitables à chaque étape du projet.
