Auscultation de fissures en bâtiment parisien
TT Géomètres Experts en auscultation
pour suivi de fissure d'immeuble

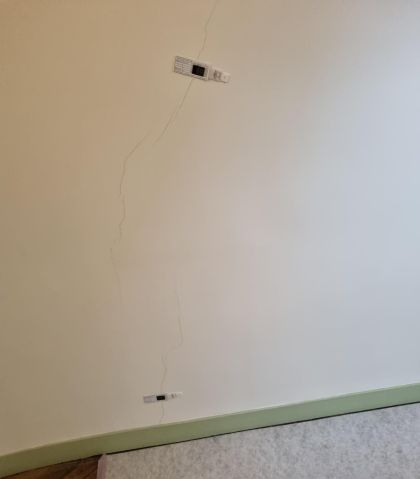

Façade instrumentée pour le suivi des fissures
Dans le cadre
du suivi de fissure d’une cage d’escalier du bâtiment parisien (75005 - Paris),
TT Géomètres Experts a été sollicité afin de proposer une solution
d'auscultation manuelle de fissures au niveau de la cage d’escalier. Pour répondre à cette problématique, la
solution proposée est donc la pose de jauges de type Saugnac permettant de
suivre les évolutions des désordres.
8 jauges sont
placées en avril 2023 sur une fissure visible à chaque niveau (3 niveaux) de la
cage d’escalier sur un mur pignon donnant sur l’immeuble voisin et sont
relevées une fois tous 6 mois sur une période initiale de 36 mois.
Le relevé des jauges se
fait par lecture manuelle à chaque intervention.

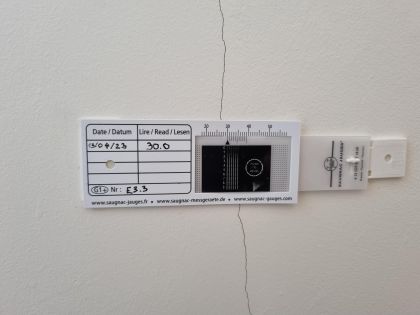

Jauge Sagnac utilisée pour la mesure des fissures
Lors des différentes campagnes, les valeurs des jauges sont relevées et les écarts calculés par rapport à leur position initiale avec une précision de ±0.1mm.
Pour une utilisation plus simple des résultats, le livrable proposé est un tableau Excel comportant le nom de la jauge observé, un ensemble de valeurs (lecture, écart à l’état précédent et à l’état initial) aux différentes dates de relevé.
Les données sont ainsi intégrées dans notre interface web pour une meilleure analyse des mouvements observées
