TT Géomètres Experts en auscultation de voiles contre terre pour un projet de démolition à Malakoff

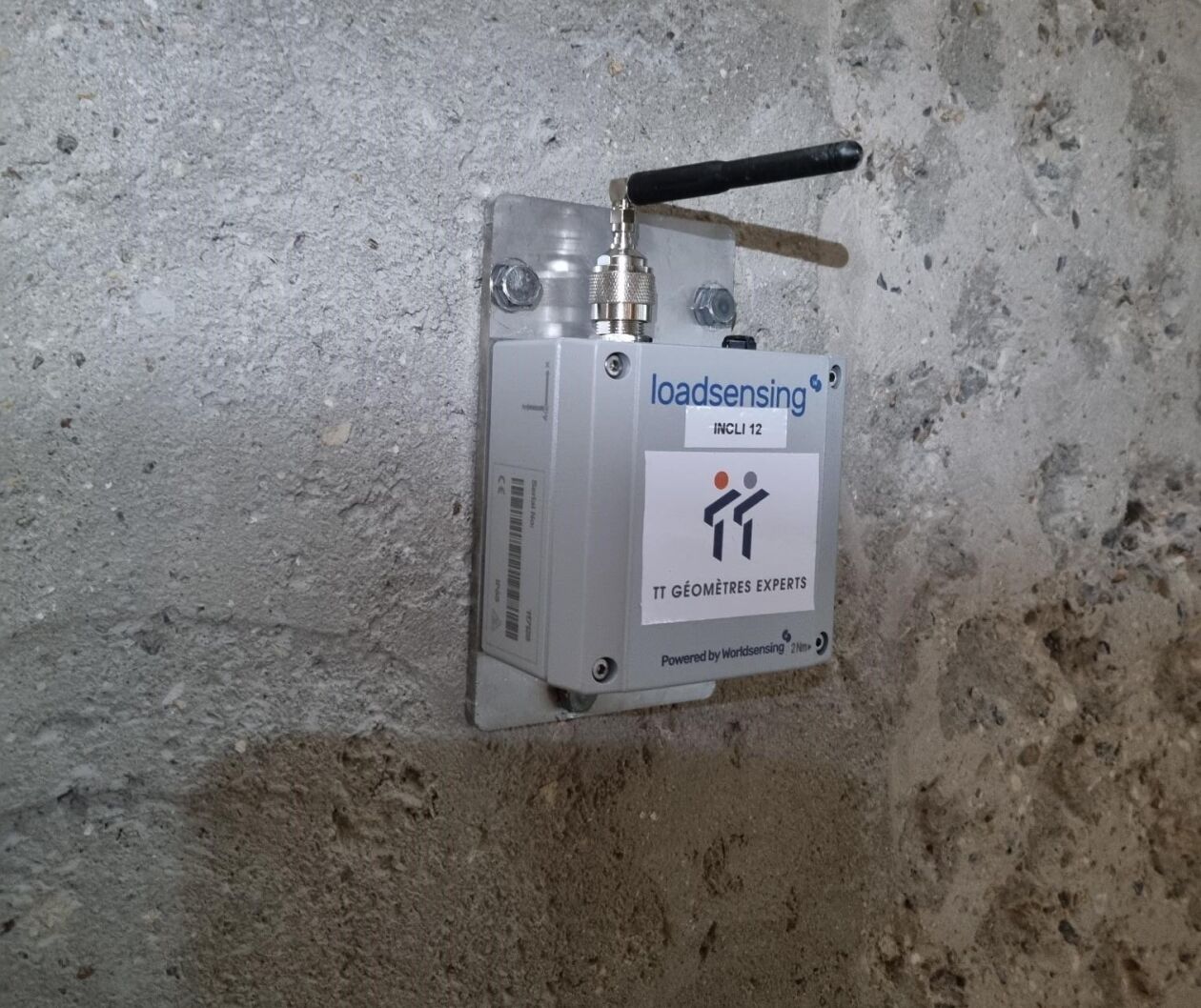

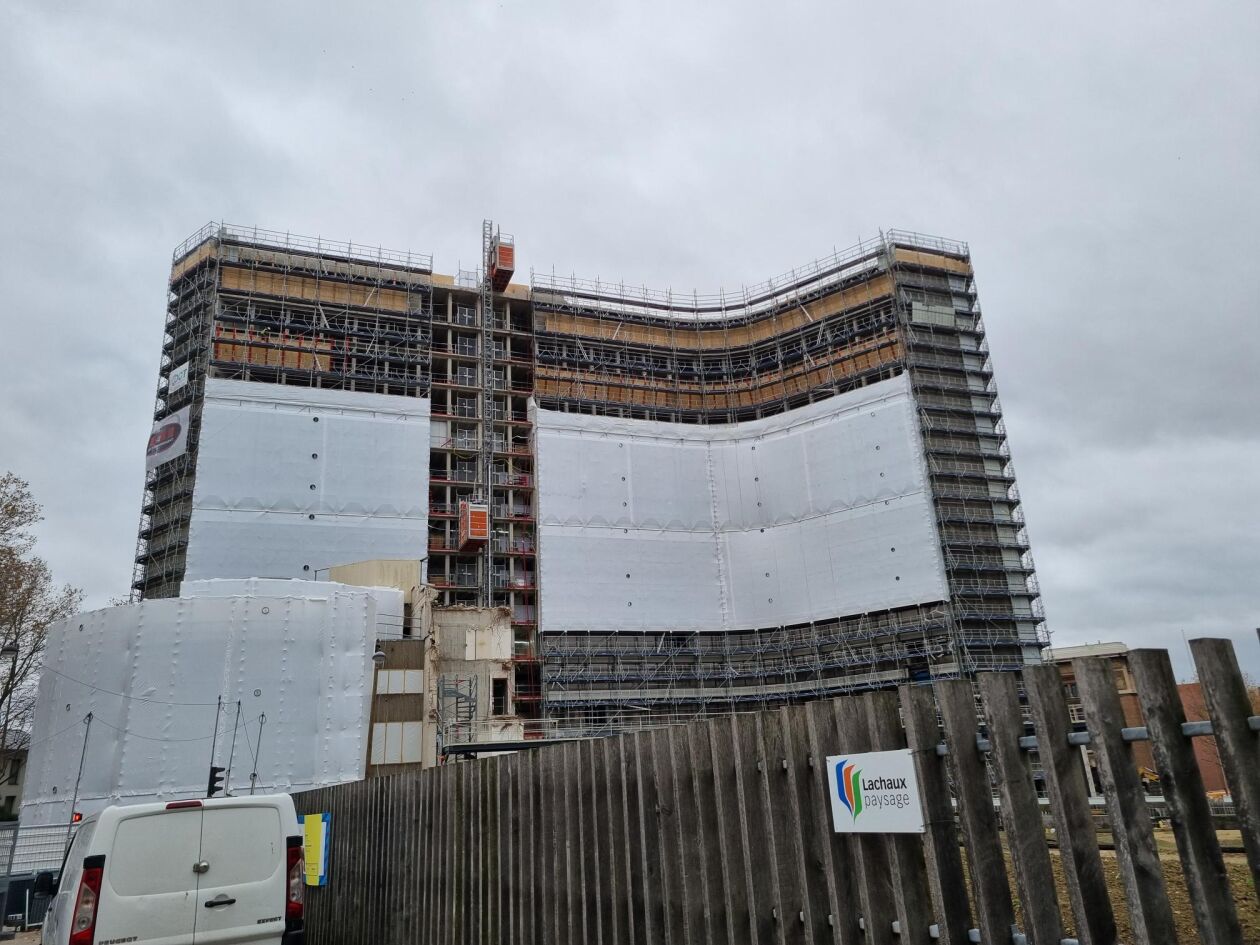

Dans le cadre de la démolition d'une tour administrative à Malakoff (92150), l’entreprise principale a sollicité TT Géomètres Experts afin de proposer une solution d'auscultation des voiles contre terre et des sols environnants, lors des différentes phases de démolition de l'ouvrage. À cette fin, la solution retenue fut la mise en place de capteurs inclinométriques autonomes radio sur les voiles contre terre existants.

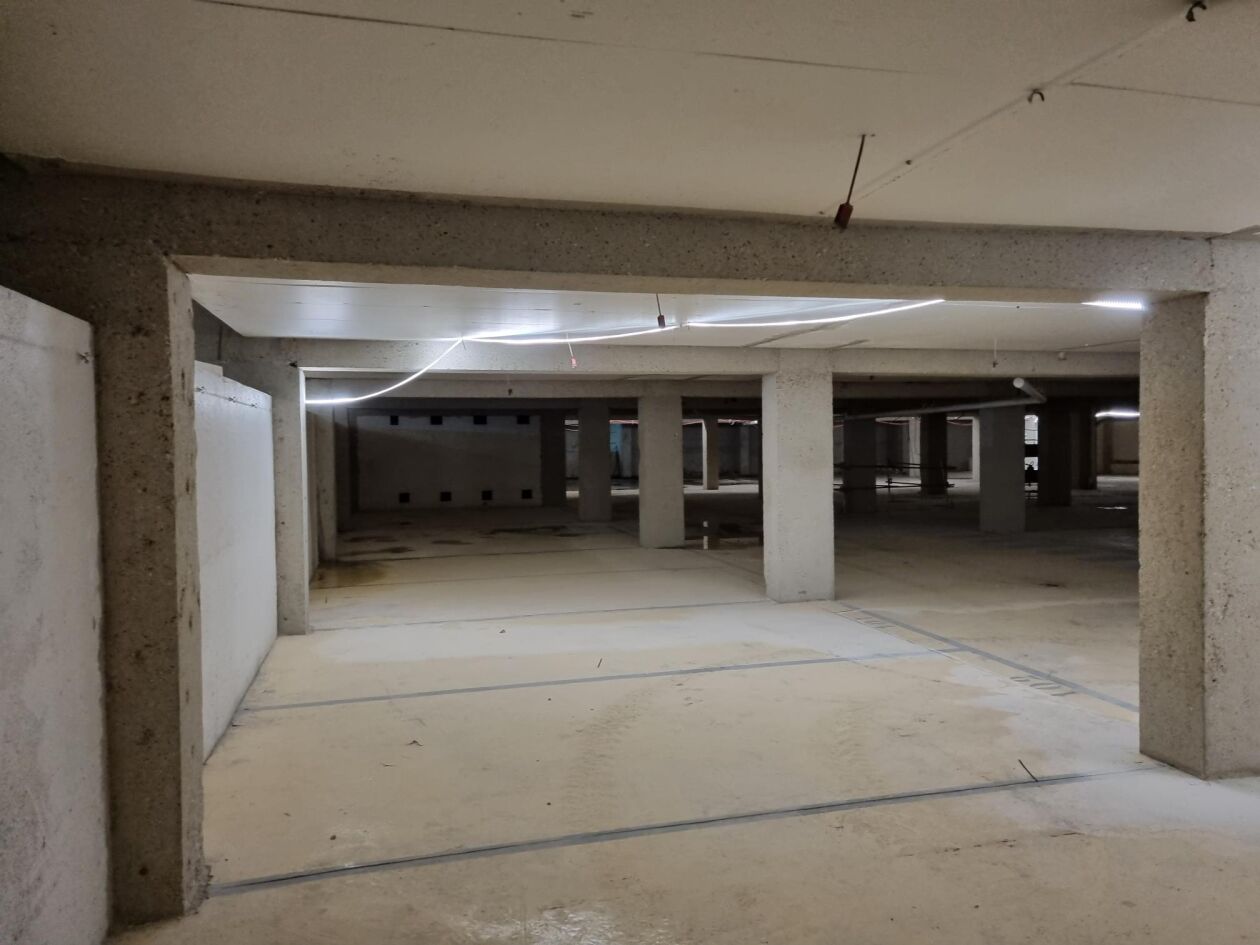

Au vu de la configuration du chantier, de la méthodologie employée et des éléments à surveiller, 27 capteurs inclinométriques ont été déployés sur 3 niveaux différents du sous-sol. L’ensemble du système a été mis en place par nos équipes dans la journée du 20 Novembre (semaine 47).

Le boitier autonome utilisé contient alors, à la fois le capteur de mesure et une centrale d’acquisition, permettant l’enregistrement en temps réel des déformations avec une précision de ±0.004° pour une plage de fonctionnement de ±90°. La fréquence de mesure des capteurs a été est paramétrée avec une acquisition toutes les 30 minutes.

Les données sont ensuite transmises par radio vers une centrale de contrôle maitresse (alimentée en 220V), permettant de regrouper l’ensemble des données de la zone et de les transmettre à nos serveurs. Cette centrale maitresse est installée dans les bureaux du chantier.

L’inclinaison enregistrée par les capteurs est par défaut exprimée en degré. Par un calcul trigonométrique, en considérant une portion de voile (hauteur d’un étage), nous en déduisons un déplacement en millimètre en tête de voile.
