TT Géomètres Experts en auscultation
pour un chantier à Boulogne-Billancourt

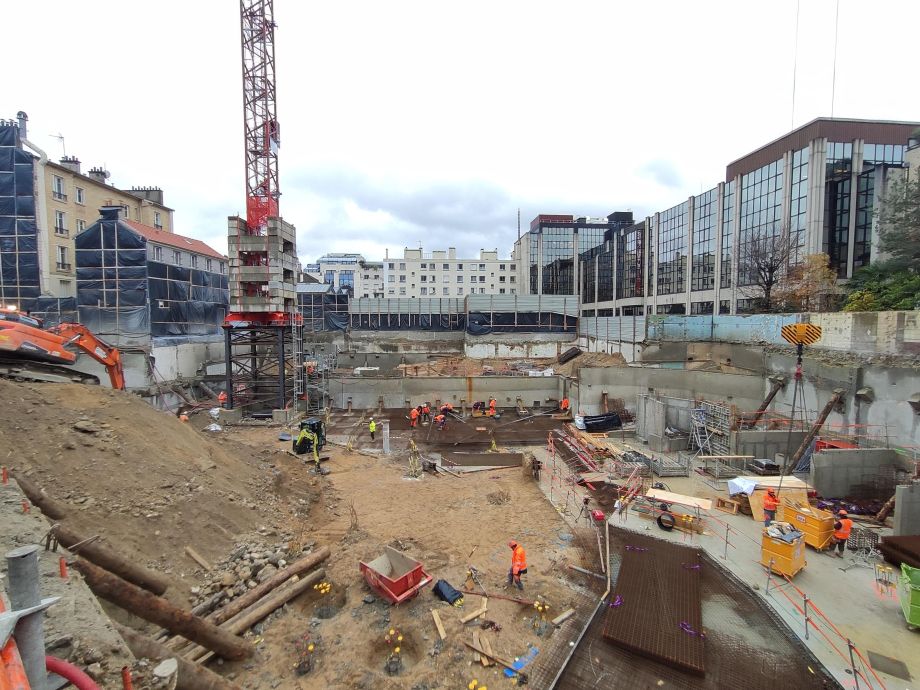

Dans le cadre de la réalisation d’un projet immobilier à BOULOGNE - BILLANCOURT (92), l’entreprise principale a sollicité TT Géomètres Experts afin de proposer une solution d'auscultation automatique des parois de soutènement. Cette auscultation consiste en un suivi, par un théodolite automatisé, des cibles installées sur les parois à l’avancée des travaux (25 unités environ). En complément, quelques capteurs inclinométriques autonomes radio seront mis en place, afin de suivre les éléments non vus par le théodolite.

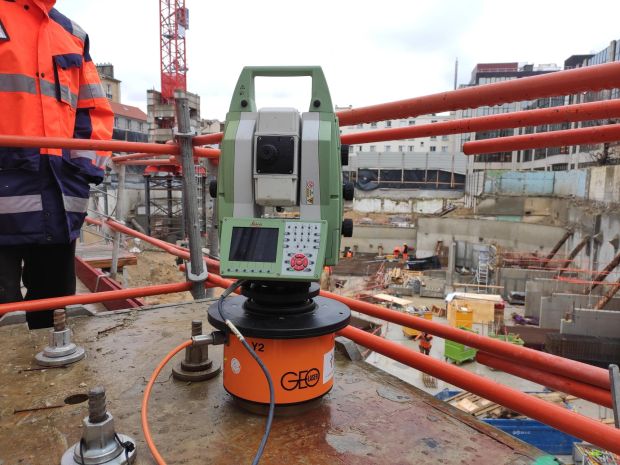

Un théodolite automatisé (TM50) équipé d’une embase autonivelente a été installé sur un support mât mis à disposition par l’entreprise en semaine 41 (Octobre 2023) pour une durée de 6 mois. Ce système permet alors le suivi d’une vingtaine de prismes pour une durée de cycle de mesure de 30min environ.

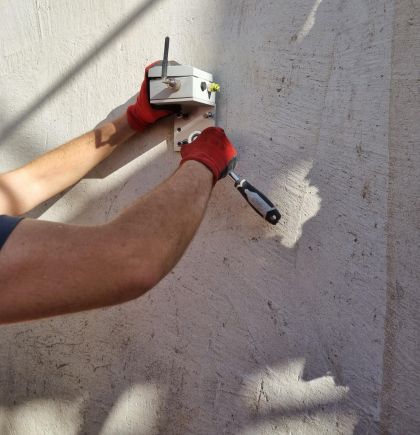

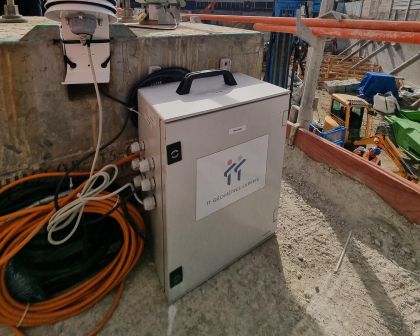

Un boitier GSM permet alors de piloter la station totale et de collecter les données afin d’alimenter une base de données accessible à nos utilisateurs via une plateforme Web dédiée. En parallèle, nos équipes ont installé des capteurs autonomes sans fil afin de suivre les zones inaccessibles par le théodolite. 6 inclinomètresde précision ont ainsi été installés en Octobre 2023 pour la même durée que le théodolite (6 mois).

Le matériel intègre le capteur et la partie acquisition des données dans un même boitier. Cela lui permet de suivre les évolutions d’inclinaison avec une précision de ±0,004° pour une plage de mesure de ±45°.

Ce système de suivi d’inclinaison possède une autonomie estimée de 5 ans pour une fréquence d’acquisition de 60min. Une centrale d’acquisition maitresse, alimentée en permanence par une source 220V, permettant alors de collecter les données et de les transmettre vers nos serveurs pour traitement par liaison GSM/3G.
