Travaux de
réhabilitation du Musée de la Marine
Auscultation manuelle

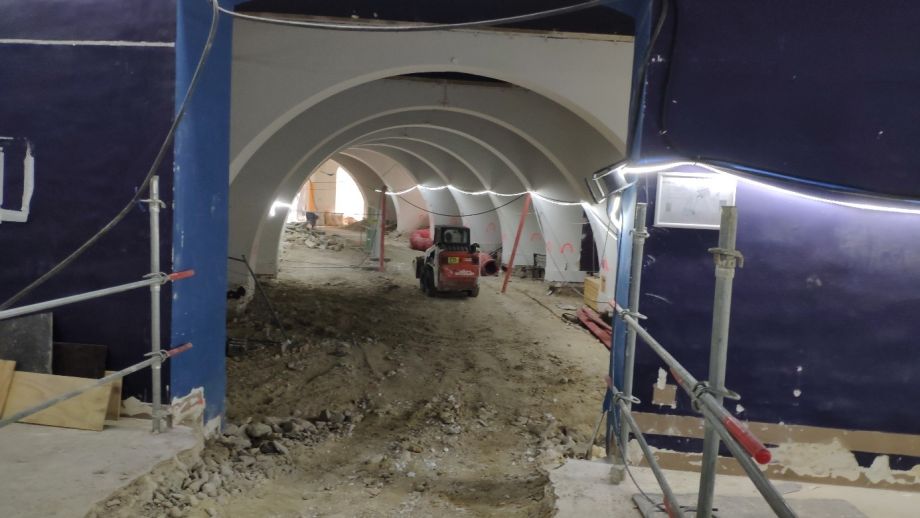

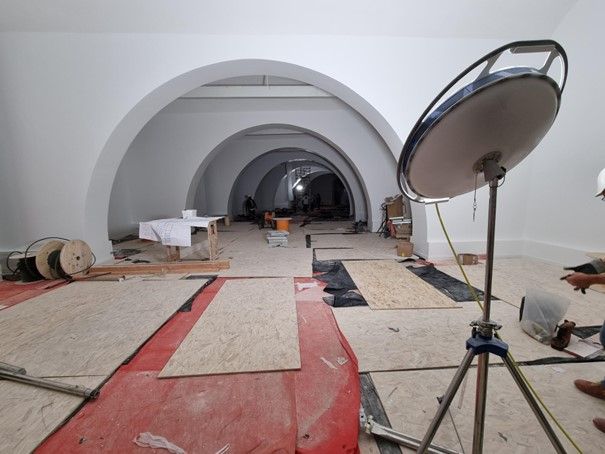

Dans le cadre de travaux de réhabilitation du Musée de la Marine à Paris (75), l’entreprise principale a sollicité TT Géomètres Experts afin de proposer une solution d'auscultation d’un mur de soutènement partagé par le musée de la Marine et le musée de l’Homme.
Pour ce faire, deux solutions d’auscultation sont retenues :
- Une auscultation manuelle périodique par station totale
- Une auscultation manuelle périodique par nivellement de précision

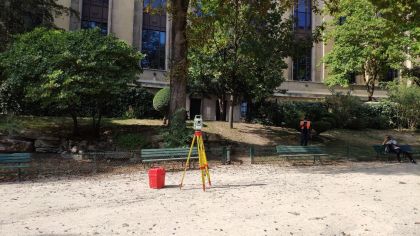

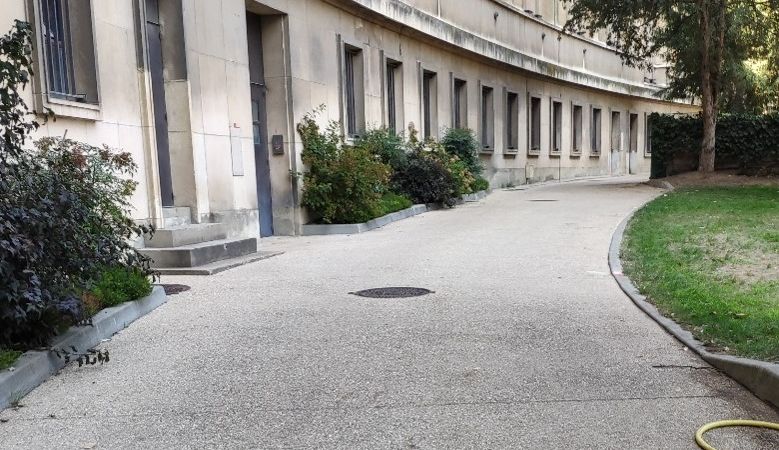

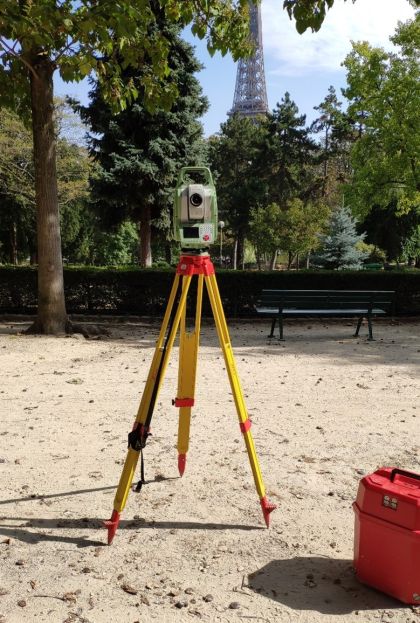

Pour le suivi des murs périphériques Nord et Sud et des éléments critiques du bâtiment en X, Y et Z, une auscultation manuelle périodique par station totale est réalisée à raison d’une mesure tous les deux mois.
26 cibles de type Leica ont été installés par nos équipes en septembre 2020. Ces cibles sont de deux types : les repères d’auscultation et les repères de références réputés immuables et installés à l’extérieur de la zone.
Lors des différentes campagnes de mesure, les repères topographiques sont relevés dans l’espace et les écarts calculés par rapport à leur position initiale avec une précision de ±2mm.
Pour une utilisation plus simple des résultats, le livrable proposé est un tableau Excel comportant le matricule du point observé et un ensemble de valeurs (coordonnées X, Y, Z, ou corde, écart à l’état précédent) aux différentes dates de relevé.
En complément, pour les zones difficiles d’accès (zones closes, encombrées, présence d’obstacles), un nivellement de précision est réalisé afin de suivre les éventuels tassements du bâtiment en gardant une précision cohérente avec les attentes du chantier.
Le réseau installé en même temps que les cibles d’auscultation par théodolite, est composé de trois repères de référence installés en dehors de la zone à surveiller et 17 repères de nivellement répartis entre les différents murs et piliers porteurs du bâtiment. Ces points sont installés à environ 30cm du sol en fonction de la faisabilité d’installation. Il s’agit de plaquettes support fixés avec chevilles et vis.
Le livrable proposé est un tableau Excel comportant le matricule du point observé et un ensemble de valeurs (Coordonnée Z, écart à l’état précédent, écart à l’état initial) aux différentes dates de campagne de mesures.
