Désordres - Suivi de fissures
Dans le cadre de suivi de désordres apparus dans un des bâtiments des locaux d’une compagnie aérienne, TT Géomètres Experts a été sollicité afin de proposer une solution d'auscultation des fissures constatées.
A cette fin, la solution retenue est la mise en place d'un système de mesure et d'acquisition autonome radio associé à des capteurs de précision.

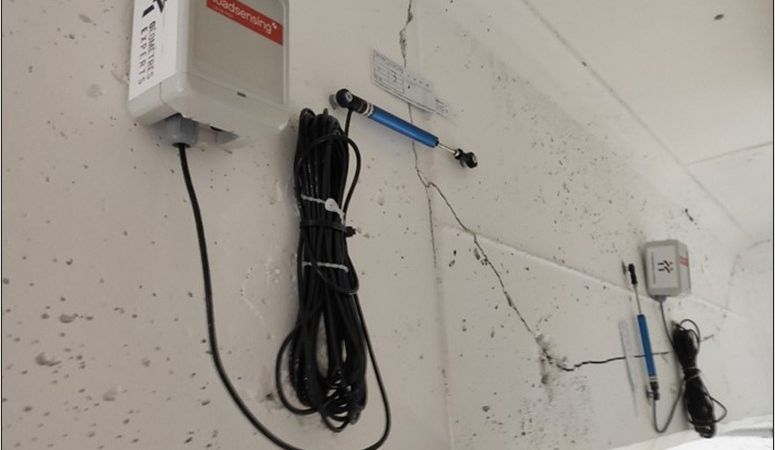

Au vu de la configuration du site, de la méthodologie employée et des éléments à surveiller, 6 fissuromètres de type SLS30 sont déployés avec leurs centrales d’acquisition autonomes radio (Loadsensing).
Mise en place de l’ensemble du système courant mai 2023 par le pôle auscultation TTGE

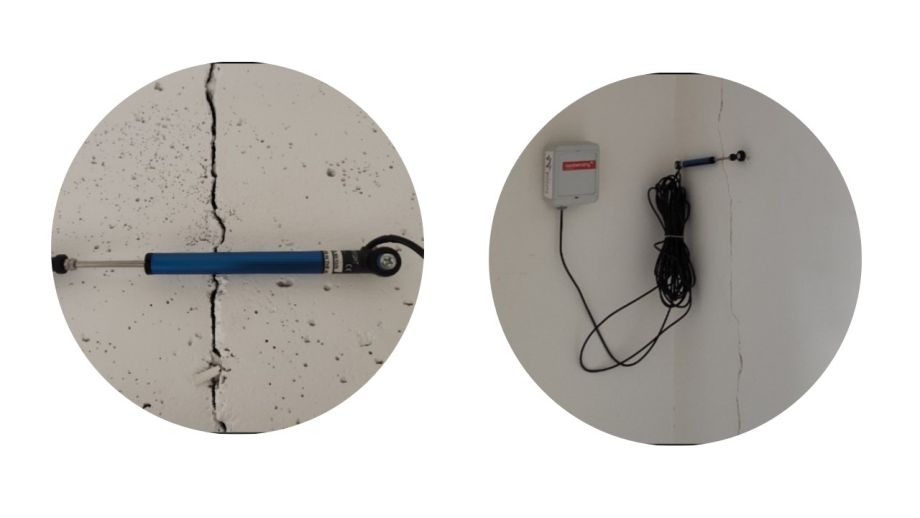

Ce matériel, facile à mettre en place et intégrant le capteur et la partie acquisition des données, permet de suivre les évolutions des fissures avec une précision théorique de ±0.25% de la pleine échelle de mesure (50mm) soit ±0,125mm.
Ce système de suivi possède une autonomie estimée de 5 ans pour une fréquence d’acquisition de 60min.
La fréquence de mesure des capteurs a été est paramétrée à une acquisition toutes les 30 minutes.

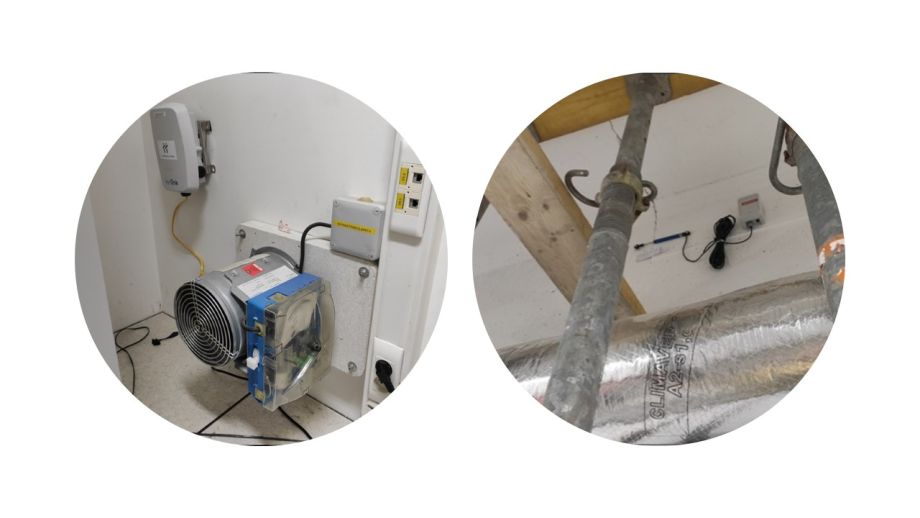

Les données sont ensuite transmises par radio vers une centrale de contrôle maitresse (alimentée en 220V) permettant de regrouper l’ensemble des données de la zone et de les transmettre à nos serveurs. Cette centrale maitresse est installée dans les bureaux du chantier.
L’écartement selon l’ouverture ou la fermeture enregistrée par les capteurs est par défaut exprimé en mm.
